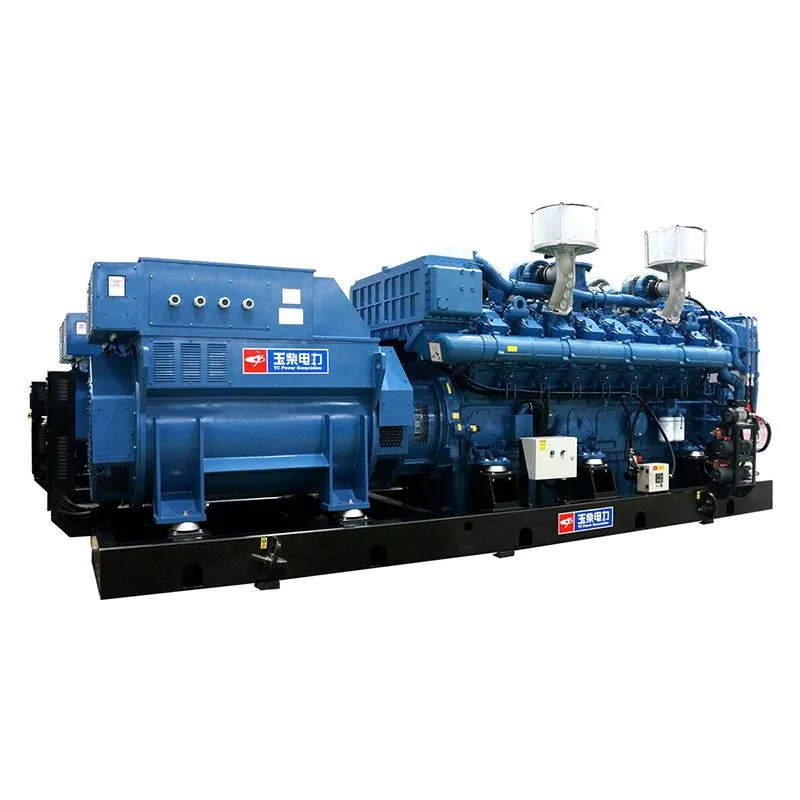

Yc12vtdg -800 n5HC
Nazivna moč: 800 kW
Vir plina: zemeljski plin (ch4Večji od ali enako 85%)
Napetost/frekvenca: 10,5kV/50 Hz
Uvod izdelka
Velika zanesljivost
Yuchai je na podlagi zrelega oblikovalskega in proizvodnega platforme neodvisno razvil in izdeloval visokotemperaturne odporne materiale in visoko trdno komponente (vključno z blokom cilindra, glavo cilindra, odmično gredjo, ročično gredjo in skupno bazo), primerno za plin genset, zelo veliko izboljšanje zanesljivosti in trajnosti izdelka.
01
Visoka učinkovitost in prijaznost do okolja
Uporaba takšnih zrelih tehnologij, kot so vitko zgorevanje, visokoenergijski modul za vžig kondenzatorja, patentirana zgorevalna komora Yuchai, turbopolnilnik z visoko učinkovitostjo in zaprto zanko kisika, zagotavlja učinkovito in čisto zgorevanje plina, natančna krmiljenje razmerja med zrakom in plini, večja konsistentnost zmogljivosti in stabilnost in nizke emisije.
Yuchaijeva patentirana zadnja prestavna komora in tehnologija mehkega zobnika ter tehnologija s štirimi ventili se naneseta na plinski motor, kar učinkovito zmanjšuje mehanski hrup, hrup izpušnih plinov in temperaturo izpušnih plinov ter zagotavlja prijaznost do operaterjev in naravnega okolja .
02
Nizki stroški vzdrževanja
Uporabljajo se patentirane obloge Yuchai patentirane obloge, batni obroč in tesnilo ventila, kar močno zmanjša stopnjo porabe mazalnega olja in razširi spreminjanje cikla mazalnega olja, ki je več kot 1500 ur. Gas Genset je opremljen z deli z dobro univerzalnostjo in priročnim vzdrževanjem, kar močno zmanjša stroške vzdrževanja opreme za proizvodnjo električne energije.
03
Varnostna zaščita
Genset je opremljen z neodvisnim zrelim sistemom za nadzor Genset za uresničitev stabilnega nadzora, knock monitor za vsak cilinder, ki uresniči nadzor pogojev Genset v realnem času, pa tudi ventili za preprečevanje eksplozije moči in vhodne cevi, kar zagotavlja varnost varnosti v genset.
04
Alternator
Alternator ima prednosti visoke učinkovitosti, nizke temperature, nizke hitrosti izkrivljanja, dobre dinamične zmogljivosti in stabilnega vzporednega delovanja AVR, pa tudi zanesljivosti in trajnosti prvovrstnega razreda ter lahko izpolnjuje storitvenih potreb različnih težkih okolij.
05
Standardni razpon
|
Ne. |
Ime dela
|
Enota |
Količina |
Ne. |
Ime dela
|
Enota |
Količina |
|
1 |
Plinski motor
|
Set
|
1 |
6 |
Skupina ventilov
|
Set
|
1 |
|
2 |
Alternator
|
Set
|
1 |
7 |
Silencer, meh
|
Set |
1 |
|
3 |
Črpalka cevovoda
|
Set.
|
1 |
8 |
Baterija
|
Set
|
1 |
|
4 |
Skupna baza
|
Set |
1 |
9 |
Spremljajoča orodja
|
Set |
1 |
| 5 |
Lokalna kontrolna omara
|
Set | 1 | 10 |
Spremljajoči dokumenti
|
Set | 1 |
| 1. Deli radiatorja so neobvezni. 2. Priloženi dokumenti vključujejo priročnik za upravljanje, oris in risanje namestitve, seznam tehničnih parametrov, specifikacije motorjev, specifikacije električne omare, diagram ožičenja in tri garancije. |
|||||||
Krmilna funkcija
|
Osnovna funkcija |
Stikalo za napajanje, zagon, zaustavitev, zasilno zaustavitev ter nadzor in odpiranje
|
|
Funkcija zaslona |
Fazna napetost, linijska napetost, tok, frekvenca, fazno zaporedje, aktivna moč, reaktivna moč, navidezna moč, faktor moči, kumulativni izhod energije, hitrost, tlak olja, temperatura hladilne tekočine, temperatura izpušnih plinov, čas delovanja genset, kumulativni čas zagona in baterija napetost
|
|
Zaščitna funkcija |
Zaščita nad hitrostjo, zaščita pred hitrostjo, zaščita pred prenapetostjo, zaščito pred podkrepnostjo, zaščito pred frekvenco, zaščito pred frekvenco, zaščito pred nadgradnjo, zaščito pred prekomerno močjo, zaščito pred nizko močjo olja, zaščito |
Velikost in teža enote
| Neto dimenzije in teža genset |
A
|
B
|
C
|
D | E |
Teža
|
|
3702 mm
|
2033mm
|
2148 mm
|
3550 mm
|
1800 mm
|
8215kg
|
Opomba: Zgornji podatki in informacije bodo posodobljeni z nadgradnjo izdelka, Yuchai pa si pridržuje pravico do tehničnih sprememb
Priljubljena oznake: YC12VTDG -800 N5HC Set Generatorja za odprt okvir, Kitajska YC12VTDG -800 N5HC Proizvajalci plinov, dobavitelji, tovarni
| Parametri nastavitve generatorja | |
| Model |
Yc12vtdg -800 n5HC
|
| Nazivna moč |
800 kW/1, 000 KVA
|
| Nazivna hitrost |
1.500 R/min
|
| Nazivna napetost |
10,5kV
|
| Nazivni tok |
55A
|
| Frekvenca |
50Hz |
| Pf | 0. 8 (zaostajanje) |
| Učinkovitost generatorja |
Večji od ali enake 38%
|
| Stopnja porabe goriva pod polno obremenitvijo |
211 m³/h
|
| Hrup |
Manj kot ali enako 105 dB (a) @ 1m
|
| Način zagona |
elektronsko
|
| Teža |
8.215 kg
|
| Parametri motorja | |
| Model |
YC12VTD1350N-D30
|
| Nazivna moč |
880 kW
|
| Nazivna hitrost |
1.500 R/min
|
|
Število jeklenk:
|
12 |
|
Obliko
|
V-Type, štiritaktni, hlajenje z vodo
|
| Vrtina × kap (mm) |
152 mm × 180 mm
|
|
Premik
|
39.2 L
|
| Razmerje stiskanja |
12.5:1
|
|
Kontrolni sistem
|
ECU
|
|
Stopnja porabe olja
|
Manj kot ali enako 0. 3 g/kWh
|
|
Zmogljivost hladilne tekočine (razen radiatorja)
|
153 L
|
|
Zmogljivost olja
|
210 L
|
|
Interval remonta
|
40,000 h
|
|
Parametri alternatorja
|
|
|
Model alternatorja
|
Yc -800-4 h
|
|
Način ožičenja
|
Trifazni štirižični sistem (vrsta Y)
|
|
Način regulacije napetosti
|
AVR
|
|
IP ocena
|
IP21
|
|
Izolacijski razred
|
F
|
| Parametri toplotne bilance | |
|
Hladilna toplota obloge cilindra (± 8%)
|
419 kW
|
|
Hladilna hladilna tekočina hladilnika (± 8%)
|
182 kW
|
|
Skupna hladilna toplota visokotemperaturnega hladilnega sistema (± 8%)
|
601 kW
|
| Hladilna tekočina segreva sekundarna stopnja interkolarja (± 8%) |
172 kW
|
|
Skupna hladilna toplota hladilnega sistema nizkotemperature (± 8%)
|
172 kW
|
|
Odpadna toplota izpušnega plina (s temperaturo izpušnih plinov do 120 stopinj) (± 8%)
|
401 kW
|
|
Izguba moči črpalke in ventilatorja
|
22 kW
|
|
Skupna sevalna toplota (± 8%)
|
66 kW
|
| Hladilni parametri | |
|
Pretok visokotemperaturne obtočne vode
|
73.5 m³/h
|
| Dovoda temperatura visokotemperaturne obtočne vode (± 2%) |
79 stopinj
|
| Temperatura iztoka visokotemperaturne obtočne vode (± 2%) |
86 stopnja
|
|
Pretok nizkotemperaturne obtočne vode
|
42 m³/h
|
|
Temperatura dovodne vode z nizko temperaturo (± 2%)
|
40 stopinj
|
|
Temperatura vode z nizko temperaturo (± 2%)
|
43,5 stopinj
|
|
Parametri vnosa in izpušnih plinov
|
|
|
Vnos zraka
|
4060,1 kg/h
|
|
Vnos plina
|
156,6 kg/h
|
|
Premik zraka
|
4216,7 kg/h
|
|
Temperatura izpušnih plinov po turbopolnilniku (± 5%)
|
428 stopinj
|
| Preskusni pogoji | |
|
Kalorična vrednost plina
|
10 kWh/m³
|
|
Volumen vsebnosti metana
|
Večji od ali enako 95%
|
|
Temperatura plina
|
10 ~ 40 stopinj
|
|
Vlaga plina
|
＜60%
|
|
Tlak vnosa plina
|
10 ~ 30 kPa
|
|
Vnos zraka negativni tlak
|
＞ -3 kpa
|
|
Tlak hrbta izpušnih plinov
|
＜ 5kpa
|
|
Absolutni atmosferski tlak
|
101.32kpa
|
|
Temperatura okolice
|
25 stopinj
|
|
Relativna vlaga
|
Manj kot ali enako 30%
|
| Višina |
Manj kot ali enak 1000m
|
|
Opomba: Vsi podatki plinskega genset se merijo v zgornjem preskusnem okolju.
|
|
