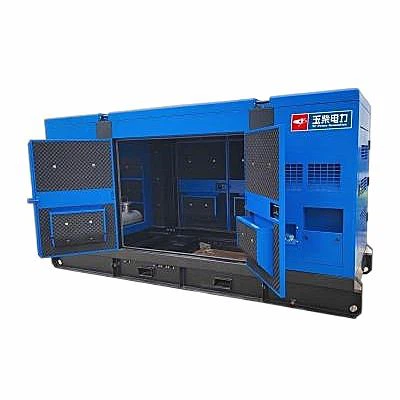

Ycg -150 n5lc
Nazivna moč: 150kW
Vir plina: zemeljski plin (ch4Večji od ali enako 85%)
Frekvenca napetosti: 400V/50Hz
Uvod izdelka
YCG -150 N5LC Series Generator Gas Set je generator, ki ga je neodvisno razvil Yuchai, ki uvaja napredno tehnologijo generatorja iz doma in v tujini in združuje dolgoletne izkušnje s tržnimi aplikacijami. Enota sprejme zrel sistem za nadzor plina, ki ga je strogo preveril Yuchaijev mehanski razvoj in optimiziran s standardizirano tehnologijo razvoja zgorevanja. Ta niz kompletov generatorja plina ima značilnosti visoke zanesljivosti, visoke učinkovitosti in varstva okolja ter nizkih stroškov vzdrževanja ter lahko ustreza potrebam različnih uporabnikov.
Velika zanesljivost
Na podlagi oblikovalske in proizvodne platforme zrelih izdelkov je Yuchai neodvisno razvil in izdeloval visokotemperaturne materiale, odporni na obrabo, primerni za komplete generatorja plina, pa tudi glavne komponente, kot so bloki cilindra, glave cilindrov, odmične gredi, ročične gredi in glave, in ročice, ročične gredi in glave, ročične gredi in ročice, in ročice, ročične gredi in skupne baze, ki močno izboljšajo zanesljivost in trajnost izdelkov.
01
Učinkovit in okolju prijazen
S sprejetjem zrelih tehnologij, kot so vitko zgorevanje, Yuchai patentiran zgorevalni komora in zaprti nadzor za kisik, zagotavljamo učinkovito in čisto zgorevanje plina, natančen nadzor razmerja med zračnim gorivom, nizke emisije in izboljšano konsistenco in stabilnost uspešnosti, kar je prijazen do operaterjev in naravnega okolja.
02
Nizki stroški vzdrževanja
S sprejetjem Yuchaijeve patentirane obloge za valj, batni obroč in tehnologijo za tesnjenje ventilov se hitrost porabe mazalnega olja znatno zmanjša. Seti za generatorje plina so opremljeni z univerzalnimi in enostavnimi za vzdrževanje komponent, kar znatno zmanjša stroške vzdrževanja opreme za proizvodnjo električne energije.
03
Varnostna zaščita
Krmilni sistem je, ki sprejema neodvisen in zrel sistem za nadzor enot, stabilen in spremlja celotno stanje v realnem času, da se zagotovi varnost celotnega stroja.
04
Generator
Generator ima prednosti visoke učinkovitosti proizvodnje energije, nizke temperature, nizke hitrosti izkrivljanja valov, dobre dinamične zmogljivosti in stabilnega vzporednega delovanja AVR. Ima prvovrstno zanesljivost in trajnost in lahko ustreza zahtevam različnih ostrih okolij.
05
Standardni konfiguracijski razpon
|
Ne. |
Ime predmeta |
Enota |
Količina |
Ne. |
Ime predmeta |
Enota |
Količina |
|
1 |
Plinski motor | Stolp |
1 |
7 |
Silencer, valovita cev | Nastaviti |
1 |
|
2 |
Generator | Stolp |
1 |
8 |
Shranjevalna baterija | Set |
1 |
|
3 |
Radiator rezervoarja za vodo | Stolp |
1 |
9 |
Amortiber | Posameznik |
6 |
|
4 |
Skupna baza | Stolp |
1 |
10 |
Naključno orodje |
Nastaviti |
1 |
| 5 | Lokalna kontrolna omara | Stolp | 1 | 11 | Naključni podatki | Nastaviti | 1 |
| 6 | Skupina ventilov | Nastaviti | 1 | ||||
| Naključni materiali vključujejo: Uporabniški priročnik, zunanji namestitveni diagram, tabela tehničnih parametrov, priročnik za motor, navodila za električno omaro, shemo ožičenja in tri garancijske servisne priročnike. | |||||||
Krmilna funkcija
|
Osnovna funkcija |
Stikalo za napajanje, začetek, zaustavitev, zasilni zaustavitev, vklop/izklop nadzor itd. |
|
Funkcija zaslona |
Fazna napetost, linijska napetost, tok, frekvenca, fazno zaporedje, aktivna moč, reaktivna moč, navidezna moč, faktor moči, kumulativno ustvarjena elektrika, hitrost, tlak olja, temperatura hladilne vode, čas delovanja na enoti, kumulativni zagonski časi, napetost akumulatorja itd. . |
|
Zaščitna funkcija |
Previdna hitrost, premajhna hitrost, prenapetost, podkrepka, prekomerna frekvenca, pod frekvenco, prekomerni tok, prekomerna moč, nizka tlak olja, visoka temperatura vode, nizka napetost akumulatorja, okvara polnjenja itd. |
Velikost in teža enote
| Enota neto velikost in neto teža | Dolga/a | Širina/b | Visoko/c | Teža |
|
2900 mm |
1030 mm |
1780 mm |
2500 kg |
Opomba: Zgornji podatki in informacije bodo posodobljene z nadgradnjami izdelkov, Yuchai pa si pridržuje pravico do tehničnih sprememb.
Priljubljena oznake: YCG -150 N5LC Set generatorja tihega plina, Kitajska YCG -150 N5LC Set Tihe Gas Generator Proizvajalci, dobavitelji, tovarna
| Parametri nastavitve generatorja | |
| Model |
Ycg -150 n5lc |
| Nazivna moč |
150KW/187KVA |
| Nazivna hitrost |
1500R/min |
| Nazivna napetost |
400V
|
| Nazivni tok |
271A |
| Frekvenca |
50Hz |
| Pf | 0. 8 (zaostajanje) |
| Učinkovitost generatorja |
Večji od ali enake 34,7% |
| Stopnja porabe goriva pod polno obremenitvijo |
47.5m³/h |
| Hrup |
Manj kot ali enako 116db (a)@1m |
| Metoda zagona | Električni začetek |
| Teža |
2500kg |
| Parametri motorja | |
| Model motorja |
YC6MK270N-D30 |
| Nazivna moč |
180kW |
| Nazivna hitrost |
1500R/min |
| Jeklenke |
6 |
| Tip | V vrsti, štiri udarce, ohlajene z vodo |
| Vrtina × kap (mm) |
123 mm × 145 mm |
| Premik (l) |
10.34L |
| Razmerje stiskanja |
11.5:1 |
| Kontrolni sistem | ECU Electronic Control |
| Stopnja porabe olja |
Manj kot ali enako 0. 2g/kWh |
| Zmogljivost hladilne tekočine (vključno z radiatorjem) |
75L |
| Zmogljivost olja |
32L |
| Obdobje prenove |
40000h
|
| Parametri generatorja | |
| Model |
Yc -150-4 |
| Povezava | Tri faza štiri žični sistem (v obliki črke Y) |
| Metoda regulacije tlaka |
AVR
|
| Zaščitna ocena |
IP21
|
| Raven izolacije |
F
|
| Preskusni pogoji | |
| Kalorična vrednost plina |
9,1 kWh/m³
|
| Vsebnost volumna metana |
Večji od ali enako 95%
|
| Temperatura plina |
-20 ~ 50 stopinj
|
| Vlaga plina |
＜60%
|
| Tlak vnosa plina |
10 ~ 30KPA
|
| Vnos zraka negativni tlak |
＞ -3 kpa
|
| Pritisk hrbta izpušnih plinov |
＜ 5kpa
|
| Absolutni atmosferski tlak |
101.32kpa
|
| Okoljska temperatura |
25 stopinj
|
| Relativna vlaga |
30%
|
| Višina |
Manj kot ali enak 1000m
|
| OPOMBA: Vsi podatki nabora generatorja plina so bili izmerjeni v zgornjem testnem okolju. | |
